Верфь в бутылке

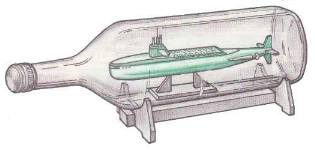

Выполнить модель реально существующего прототипа — задача сложная для опытного моделиста. А если сборка той же модели произведена в... бутылке, эту работу уже запросто можно отнести к высочайшему техническому мастерству. Мастеров, способных на такое, немного. Но постичь это мастерство можно. А начать стоит с самого простого. Сегодня вы познакомитесь с одной из таких разработок (см. рис. 1). В качестве прототипа взята модель атомохода "Лафайет» — американской подводной лодки середины 70-х годов. Субмарины подобного класса способны были нести на борту до шестнадцати континентальных ракет типа «Поларис» или «Посейдон».

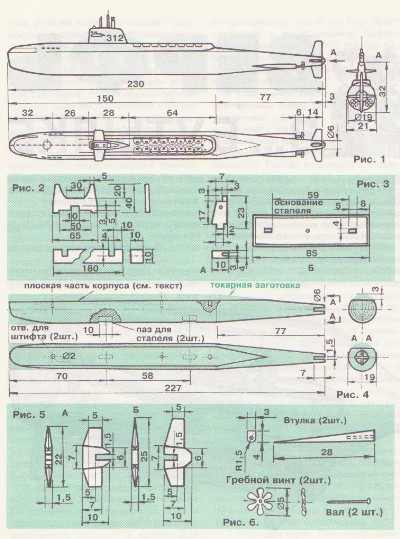

Модель выполнена в масштабе 1:600 (длина — 230 мм, ширина — 21 мм и высота 30 мм), благодаря чему она вполне вписывается в импортную овальную стеклянную бутылку вместимостью 1 л. Сначала внимательно познакомьтесь с рисунками. Для себя следует уяснить: чтобы качественно выполнить сборку, необходимо на всех подготовительных операциях постараться тщательно просчитать, а потом выполнить каждую деталь и каждый узел. Почти все детали модели деревянные. Подставку под бутылку (см. рис. 2) выпилите из фанеры толщиной 3 или 4 мм. Детали стапеля вырежьте из сосновых брусочков. Также из древесины сосны выпилите верхнюю часть корпуса и рубку, Корпус подводной лодки придется выточить на токарном станке. Плоскую часть корпуса, показанную на рисунке 4. лучше всего не раскалывать вдоль волокон, а отпилить ножовкой или сточить рашпилем. Этим же инструментом обработайте нос и корму модели, придав им обтекаемый профиль. Крестообразный пропил в корпусе (см. сечение А — А, рис. 4) для кормового оперения сделайте ножовкой по металлу. Мелкий зуб полотна гарантирует вам работу без сколов, задиров и крупной стружки. Обработку запилов завершите плоским надфилем со сточенной с одной стороны насечкой до толщины в один миллиметр. Кормовые стабилизаторы (см. рис. 5) лучше вырезать из листового текстолита. Из этого же материала изготовьте втулки валов гребных винтов (см рис, 6), детали антенн и перископа. Соберите и подгоните друг к другу корпус, палубу и рубку. Наружные поверхности тщательно обработайте мелкой наждачной бумагой. Гребные винты (см. рис. 6) вырежьте из жести, предварительно просверлив миллиметровое отверстие по центру заготовки. В отверстие вставьте луженую монтажную проволоку (см. рис. 6) диаметром 1 мм и закрепите капелькой расплавленного олова. Установите на модель винты.

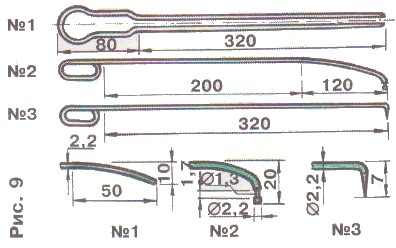

Далее следует покрасить модель нитроэмалью серо-зеленого цвета, установить опознавательные знаки и номера. Тонкой светлой линией обозначьте расположение люков, иллюминаторов и технологических отверстий. Модель готова. Теперь ее нужно «впихнуть» в узкое горлышко бутылки. Для этого подготовьте специальный монтажный инструмент, представленный на рисунке. Модель разберите на составляющие ее узлы. На самой бутылке с внешней стороны фломастером обозначьте метки установки стапеля. Введите внутрь основание стапеля (рис. ЗБ). Приклейте его изнутри на плоское ребро бутылки в границах установочных меток двумя-тремя каплями клея ПВА. Когда клей подсохнет, установите недостающие детали стапеля, пользуясь специальным пинцетом. Затем вставьте корпус лодки внутрь бутылки кормой к донышку, не закрепляя на стапеле. Монтаж кормового оперения — самая сложная часть сборки. Сначала установите деталь А (см, рис. 5), затем деталь Б. Для этого на крючок 2 (см. рис. 9) насадите горизонтальные рули-оперения.
Последовательность выполнения показана на рисунке 10А. Обратите внимание: длинной стороной руль вводится в горлышко параллельно направлению движения. Достигнув цели, деталь следует развернуть на 90' относительно первоначального положения. Для этого очень осторожно, возвращая крючок, дотроньтесь до конусной части бутылки уголками детали до тех пор, пока она не повернется на нужный угол. Окончательно установите ее в горизонтальный пропил корпуса лодки до упора. Для установки вертикальной плоскости руля повторите подобные действия, но уже с деталью Б. Закончив оперение, закрепите корпус на штифты стапеля и приступайте к сборке палубной части (см. рис. 7). Последовательность сборки показана на рисунке 10. Палуба и рубка закрепляются на штифты последовательно. Завершающий этап — установка антенн и перископа. Они вставляются в отверстия специальным пинцетом (см. рис. 9). В заключение установите проволочную антенну на модель, в горлышко забейте пробку, а бутылку установите на подставку (см. рис. 2). Работа закончена, надеемся, что приобретенные навыки пригодятся вам для выполнения более сложных разработок.
Денежное дерево
Нанести рисунок на канву, подобрать нитки подходящего цвета и приступать к работе. Всего необходимо 9 цветов: светло и темно-зеленый для кроны дерева, светло и темно-коричневый для ствола, алый и темно-красный для бантика, светло-желтый и насыщенно голубой для фона, белый для облаков. Готовую работу оформить горстью монеток. В каждой тонким сверлом сделать отверстие, а потом пришить плоды-монетки зелеными нитками к «кроне». И дерево получится по-настоящему денежным. Изделия из деревянных стержней
Предлагаю выполнение изделий из палок различного диаметра.

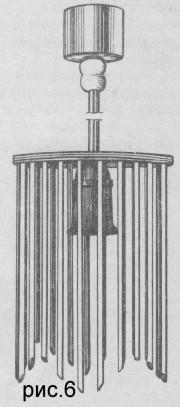

Материал для них — это отходы древесины березы, сосны, лиственницы, кедра. Для ускорения процесса изготовления круглых палок использую токарный станок (2500 об/мин) и набор плашек для нарезания резьбы по металлу. Пропуская заготовку сквозь плашку туда и обратно, получаем круглую палку. После просушки заготовок шлифуем их вдоль волокон вручную. Из круглых палок можно изготовливать самые разнообразные изделия — от различных стульчиков и табуреток до детской кроватки. В качестве примера на рис. 1 показан «Детский обеденный стульчик», конструкция которого ясна из чертежа. На рис. 3 — «Подцветочницы», изготовление которых также не требует пояснений. На рис. 4 показаны варианты «Вешалки», а на рис. 5 — оригинальная «Телефонная палочка». На рис. 6 представлен один из вариантов «Светильника».
Паутинка из ниток

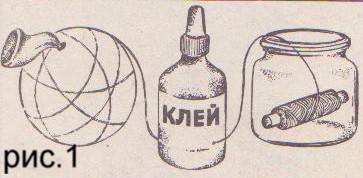

Из обыкновенных катушечных ниток можно сделать красивые и оригинальные вещи: игрушки, вазочки для конфет, цветы. Изделия получаются невесомые, ажурные. Для работы понадобятся: катушка белых ниток № 40—60; силикатный канцелярский клей в пластмассовом пузырьке; стеклянная банка для катушки ниток; ножницы; толстая игла; надувной резиновый шарик (лучше напальчник); клей ПВА для приклеивания деталей; калька и цветная бумага для изготовления деталей по выкройкам.Технология (рис. 1).
1. Надуть напальчник до размера яблока, крепко завязать его, конец нитки отрезать. Чтобы получить овальную форму, надуть его не до конца, форму маленького шарика — надуть и перевязать посередине.
2. Катушку ниток положить в стеклянную банку так, чтобы нитка разматывалась легко и свободно. Нитки можно взять белые, черные, цветные.
3. Конец нитки продеть в иглу и проколоть ею пузырек с силикатным клеем. Иголку снять, вытереть и убрать на место.
4. Потянуть за нитку в разные стороны, чтобы проверить, насколько легко она проходит через проколы в пузырьке.
5. Взять в левую руку шарик и не торопясь обматывать его пропитанной клеем ниткой — делать кокон. Если использовать всю катушку, кокон получится чересчур плотным. Чем меньше ниток, тем он легче и ажурнее. Из одной катушки может выйти два очень красивых кокона.
6. Мокрый кокон положить сушиться на клеенку вдали от нагревательных приборов. Примерно через 4 ч он будет готов. Если высыхающий кокон потрескивает, значит, из шарика выходит воздух и изделие получится недостаточно жестким. Когда кокон высохнет, из него нужно вынуть резиновый шарик. Для этого можно проколоть его иглой и вынуть через одну из ячеек в нитяной сетке. При желании сохранить шарик целым надо аккуратно развязать нитку и спустить воздух.

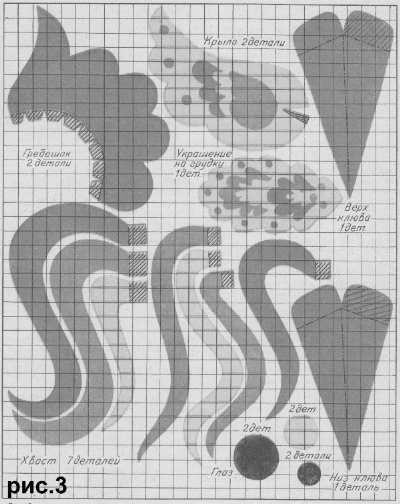

Ниже рассказывается, как изготовить в этой технике игрушку «Петушок» (рис. 2). Ее делают из двух коконов разного размера: один овальной формы — для тела, другой круглый — для головки. Детали изготавливают по выкройке (рис. 3, 4). Гребешок: вырезать две детали, клапаны надрезать и отогнуть внутрь. Обе детали сложить вместе и склеить по верхнему изогнутому краю. Крылья; вырезать детали, надрезать их, как указано на выкройке, и по линии надреза склеить в фунтик. Клюв: вырезать, согнуть по линии сгиба, склеить обе детали, придав им выпуклую форму. Глаза: вырезать по три круглые детали из желтой, белой и черной бумаги. Наложить их друг на друга и соединить капелькой клея. Хвост: вырезать семь разноцветных деталей, собрать их в любом порядке и приклеить на бумажный кружок за клапаны навстречу друг другу. Украшение на грудку: деталь вырезать и приклеить так, как показано на рис. 2. Сборка изделия. В верхней части каждого кокона пропустить нитку, соединить вместе ее концы и связать, прижав коконы друг к другу. На головку приклеить глаза, клюв и гребешок, на овальный кокон — украшение на грудку. На шее, в месте соединения коконов, можно завязать бантик из узкой шелковой ленточки. Из нескольких игрушек можно сделать композицию (рис. 5). При этом, чтобы укрепить фигурки на картонке (или бархатной бумаге), дополнительно делают лапки.
Подставка для карандашей
Подставку для карандашей «Радуга» (рис.1), которую достаточно просто изготовить из кусков белой или матовой пластмассы от люминесцентных светильников и цветных прозрачных баллончиков от использованных одноразовых зажигалок (рис. 2), подобранных по цветам солнечного спектра. В основании полукруглой формы сделаны попарно 14 отверстий диаметром 2 мм для крепления баллончиков при помощи винтов М 2 х 10 (рис. 3). Можно приклеить баллончики к основанию суперклеем.
